Przenośniki wzmocnione

Przenośniki spiralne wzmocnione

W przypadku bardziej wymagających zastosowań, szczególnie w przemyśle ciężkim lub przy dużych wydajnościach do 1 000 m3/hod, otwierają się nowe możliwości zastosowania wzmocnionych bezosiowych przenośników spiralnych RATAJ® (typy RL, RLN, RLP). Transport bardzo ściernych materiałów (grys korundowy, żwir, piasek, pokruszone kruszywa, pył ścierny, materiały budowlane, węgiel, żużel itp.), transport materiałów o dużych ziarnach (butelki PET, drewno, zrębki, papier, biomasa itp.), transport lepkich i mokrych materiałów (osady ściekowe, ziemia, bentonit itp.), transport bardzo drobnych i płynących materiałów (proszki spożywcze, materiały chemiczne, popioły lotne itp.) nie stanowią przeszkody dla wzmocnionych przenośników.

Dzięki odpowiedniej aplikacji i projektowi technicznemu możemy rozwiązać często złożony problem klienta w porównaniu z innymi rodzajami transportu mechanicznego.

W przypadkach ekstremalnych obciążeń (duże odległości, transport materiałów o bardzo dużej gęstości nasypowej itp.), wzmocnione spirale wykonywane są z dwóch lub trzech połączonych ze sobą profili. Grubość spirali bezosiowych wynosi do 30 mm, a średnica do 800 mm. Dzięki wysokiej jakości  spiral produkujemy spiralne przenośniki bezosiowe, ciągnące lub pchające, przenośniki połączone prostopadle ze sobą (zespolone) oraz spiralne przenośniki pionowe.

Maksymalne długości zainstalowanych przez nas wzmocnionych przenośników spiralnych wynoszą do 55 m / w zależności od rodzaju transportowanego materiału/, a w przypadku transportu pionowego wysokość transportu pionowego bezosiowego przenośnika spiralnego wynosiła 25 m na jednostkę napędową.

Dla każdej branży mamy odpowiedni projekt materiału spirali, rur lub koryt. Coraz częściej zastępujemy konwencjonalne przenośniki ślimakowe, redlery, przenośniki taśmowe i podnośniki kubełkowe przenośnikami śrubowymi.

W przypadku przenośników spiralnych praktycznie nie ma przestrzennego ograniczenia kierunku transportu. Istnieje wiele zastosowań, które wykorzystują załadunek i rozładunek zbiorników zarówno z kierunków poziomych, jak i pionowych, transport materiałów w liniach technologicznych między podłogami oraz transport materiałów o wysokiej wydajności transportowej na duże odległości.

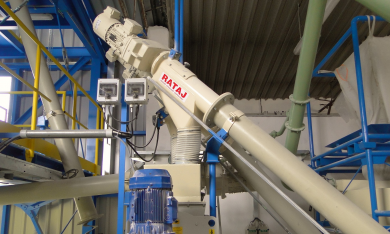

Robustní spirálový dopravník

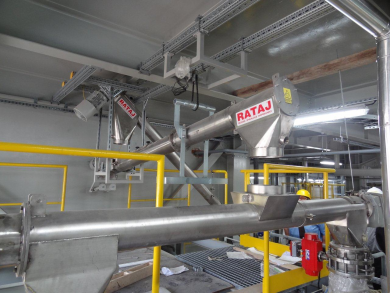

robustní spirálový dopravník

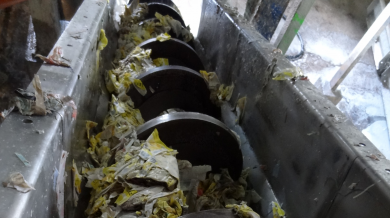

robustní spirálový dopravník

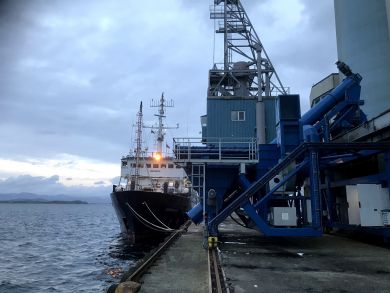

robustní spirálový dopravník

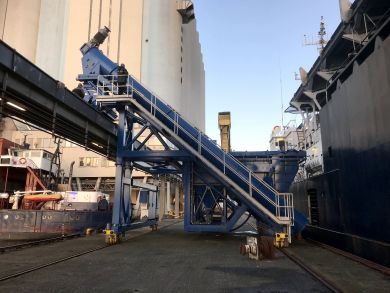

robustní spirálový dopravník

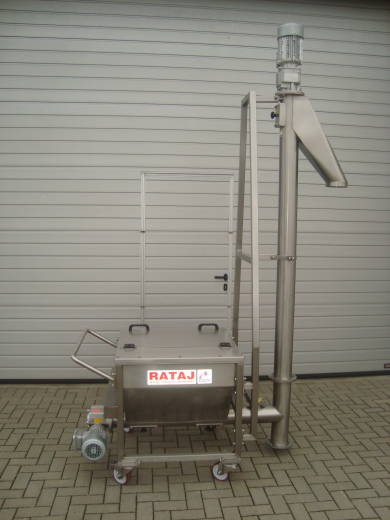

robustní spirálový dopravník

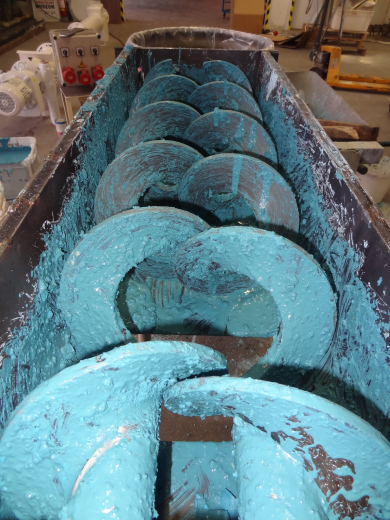

robustní spirálový dopravník

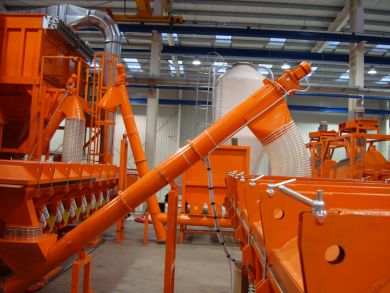

robustní spirálový dopravník
dopravník RL 800
doprava obilí

Materiał projekt

SPIRALA:

  • Typ RL - stal (wg normy EN – S235, S355)
  • Typ RLN - stal nierdzewna (wg normy ASTM – AISI 304, AISI 310, AISI 316)
  • Typ RLP - kompozytowe (tworzywo + stal)

RURY:

  • stal (wg normy EN – S235, S355)
  • stal nierdzewna (wg normy ASTM – AISI 304, AISI 316, AISI 321)
  • rura z tworzywa ( PVC, Polyamid PA 6, PA 12, POM, PE)

Średnica rur przenośnika zależy od rodzaju materiału. Maksymalna długość przenośnika jest w zasadzie nieograniczona.

Skontaktuj się z nami

+420 387 240 910
rataj@rataj.cz

Zapytaj o produkt

Rodzaje solidnych spiral



Typ Średnica spirali na zewnątrz   Skok gwintu Średnica wewnętrzna spirali Grubość spirali (wewnętrzny/zewnętrzny) Zdolność transportowa
/*1 (mm) /*2 (mm) (mm) (mm)  (m3/hod) /*3
RLN 25 25 15 12 6 0,001 - 0,2
RLN 28 28 25 10 3,5 0,001 - 0,2
RLN 28 28 25 10 4,5 0,001 - 0,2
RLN 32 32 25 10 3,5 0,001 - 0,2
RL 45 45 45 15 5 0,01 - 1,5
RLN 45 45 40 15 5 0,001 - 0,3
RLN 50 50 50 14 3,5 0,01 - 0,5
RLN 50 50 60 20 8 0,01 - 0,5
RLN 55 55 80 27 6,5/5 0,01 - 0,5
RL 60 60 60 20 5 0,01 - 1,5
RLN 60 60 30 30 3,5 0,01 - 0,5
RL 66 66 75 42 12,5/11 0,01 - 0,5
RL 75 75 80 27 6 0,01 - 2,0
RLN 75 75 80 27 5 0,01 - 0,5
RLN 77 77 75 37 8 0,01 - 1,5
RL 80 80 65 27 7/5 0,01 - 2,0
RL 80 80 80 22 6 0,01 - 2,0
RL 80 80 80 22 7,5/5 0,01 - 2,0
RLN 80 80 65 27 5 0,01 - 2,0
RLN 80 80 80 27 5 0,01 - 2,0
RLN 80 80 80 27 6 0,01 - 2,0
RLN 80 80 100 27 6 0,01 - 2,0
RL 90 90 60 34 7/5 0,01 - 2,5
RL 90 90 90 34 6 0,01 - 3,0
RL 90 90 90 34 10/6,5 0,01 - 3,0
RL 90 90 110 50 22/18,5 0,01 - 3,0
RLN 90 90 60 34 5 0,01 - 2,5
RLN 90 90 90 34 6,5/5 0,01 - 3,0
RLN 90 90 90 34 8 0,01 - 3,0
RL 100 100 75 34 6 0,01 - 3,0
RL 100 100 100 27 6 0,01 - 4,0
RL 100 100 100 34 6 0,01 - 4,0
RL 100 100 100 60 22/18,5 0,01 - 4,0
RLN 100 100 75 34 5,5/4 0,02 - 3,0
RLN 100 100 100 34 7/5 0,03 - 4,0
RL 105 105 80 48 6 0,01 - 4,0
RL 110 110 75 34 6 0,03 - 5,0
RL 110 110 80 34 15,5/9,5 0,03 - 5,0
RL 110 110 110 34 6 0,03 - 6,0
RL 110 110 110 34 12 0,03 - 6,0
RLN 110 110 110 34 5 0,03 - 6,0
RLN 110 110 110 34 7,5/4,5 0,03 - 6,0
RLN 110 110 110 34 8 0,03 - 6,0
RLN 110 110 110 34 11/7,5 0,03 - 6,0
RL 120 120 75 34 6 0,03 - 6,0
RL 120 120 80 38 6 0,03 - 6,0
RL 120 120 105 38 9/6 0,03 - 6,0
RL 120 120 105 44 5 0,03 - 6,0
RL 120 120 120 38 15/10 0,04 - 7,0
RL 120 120 120 38 6 0,04 - 7,0
RL 120 120 120 38 8 0,04 - 7,0
RL 125 125 125 80 15 0,03 - 2,0
RLN 120 120 80 38 5 0,02 - 6,0
RLN 120 120 120 38 5 0,04 - 7,0
RLN 120 120 120 38 8 0,04 - 7,0
RLN 120 120 120 40 10 0,04 - 7,0
RL 130 130 140 48 10/6,5 0,03 - 6,0
RL 140 140 100 49 8 0,1 - 7,0
RL 140 140 140 40 11/8 0,1 - 10,0
RL 140 140 140 48 9,5/6,5 0,1 - 10,0
RL 140 140 140 49 8 0,1 - 10,0
RL 140 140 140 55 12 0,1 - 10,0
RLN 140 140 100 49 8 0,1 - 7,0
RLN 140 140 140 49 8 0,1 - 10,0
RLN 140 140 140 52 10 0,1 - 10,0
RLN 140 140 140 60 18/12 0,1 - 10,0
RL 150 150 100 61 8 0,2 - 13,0
RL 150 150 105 49 10/6,5 0,2 - 13,0
RL 150 150 150 49 8 0,2 - 15,0
RL 150 150 150 49 10 0,2 - 15,0
RL 150 150 150 50 15 0,2 - 15,0
RL 150 150 150 60 12/8,5 0,2 - 15,0
RL 150 150 150 60 14/10 0,2 - 15,0
RLN 150 150 100 62 10 0,2 - 15,0
RLN 150 150 140 54 10/5 0,2 - 15,0
RLN 150 150 150 49 8 0,2 - 15,0
RLN 150 150 150 50 12 0,2 - 15,0
RLN 150 150 150 56 10/6,5 0,2 - 15,0
RLN 150 150 150 56 13/8,5 0,2 - 15,0
RLN 150 150 170 50 10/5 0,2 - 15,0
RLN 150 150 180 50 10/5 0,2 - 15,0
RL 160 160 105 49 12 0,1 - 8,0
RL 160 160 160 49 12 0,1 - 12,0
RL 160 160 160 60 20 0,1 - 12,0
RLN 160 160 150 49 10/5 0,2 - 15,0
RLN 170 170 180 60 15 0,2 - 15,0
RL 180 180 180 49 10 0,3 - 20,0
RL 180 180 180 61 15/9,5 0,3 - 20,0
RL 180 180 180 61 23,5/17 0,3 - 20,0
RLN 180 180 135 61 9/6 0,3 - 20,0
RLN 180 180 180 60 15,5/9 0,3 - 20,0
RLN 180 180 180 60 18/12,5 0,3 - 20,0
RLN 180 180 180 61 12 0,3 - 20,0
RL 190 190 135 61 12 0,5 - 25,0
RL 195 195 195 95 20 0,5 - 25,0
RL 200 200 135 61 12 0,4 - 20,0
RL 200 200 200 65 15,5/10 0,5 - 25,0
RL 200 200 250 76 11/8 0,5 - 25,0
RLN 200 200 135 60 12/6 0,5 - 20,0
RLN 200 200 135 61 10 0,5 - 20,0
RLN 200 200 200 61 10 0,5 - 20,0
RLN 200 200 200 61 11/8 0,5 - 20,0
RLN 200 200 200 65 17/10 0,5 - 20,0
RLN 200 200 200 85 15 0,5 - 20,0
RL 210 210 200 110 8 0,5 - 25,0
RL 215 215 220 115 29/23 0,5 - 25,0
RL 220 220 220 61 12 0,5 - 20,0
RL 230 230 160 61 12 0,5 - 15,0
RL 230 230 230 76 12 0,5 - 20,0
RL 230 230 230 94 24/17 0,5 - 20,0
RL 230 230 230 95 20 0,5 - 20,0
RL 230 230 230 130 20 0,5 - 15,0
RLN 230 230 160 60 10/5 0,5 - 20,0
RLN 230 230 230 76 10 0,5 - 25,0
RLN 230 230 160 76 12/6 0,5 - 25,0
RL 240 240 145 140 20 0,5 - 15,0
RL 240 240 240 76 12 0,5 - 15,0
RLN 240 240 145 76 10 0,5 - 20,0
RL 250 250 150 42 15 0,5 - 20,0
RL 250 250 170 76 12 0,5 - 20,0
RL 250 250 200 89 12 0,5 - 20,0
RL 250 250 200 89 14/10  0,5 - 20,0
RL 250 250 250 76 12 0,5 - 30,0
RL 250 250 280 89 12 0,5 - 30,0
RL 250 250 300 89 12 0,5 - 30,0
RL 260 260 260 110 8 0,5 - 30,0
RLN 270 270 200 102 12/6 0,5 - 25,0
RL 275 275 280 90 15 0,5 - 40,0
RLN 275 275 260 80 12/6 0,5 - 25,0
RL 280 280 190 89 12 0,5 - 30,0
RL 280 280 190 89 15 0,5 - 30,0
RL 280 280 280 89 20 0,5 - 40,0
RL 280 280 280 90 16/10 0,5 - 40,0
RL 280 280 280 90 20/13 0,5 - 40,0
RL 280 280 280 90 25/17 0,5 - 40,0
RL 280 280 280 100 20 0,5 - 40,0
RL 280 280 280 104 20 0,5 - 40,0
RLN 280 280 280 89 10 0,5 - 40,0
RLN 280 280 280 89 12 0,5 - 40,0
RLN 280 280 280 90 12/6 0,5 - 40,0
RL 285 285 280 130 35/26 0,5 - 40,0
RL 300 300 160 76 12 0,5 - 50,0
RL 300 300 300 89 12 0,5 - 70,0
RL 300 300 300 105 26/17 0,5 - 70,0
RLN 300 300 110 220 11/9,5 0,5 - 50,0
RLN 300 300 300 89 10 0,5 - 70,0
RLN 300 300 300 90 12/6 0,5 - 70,0
RLN 300 300 300 102 25/16 0,5 - 70,0
RL 310 310 310 110 8 0,5 - 70,0
RL 315 315 210 102 12 0,5 - 60,0
RL 315 315 315 102 12 0,5 - 70,0
RLN 330 330 250 102 20 0,5 - 70,0
RL 340 340 340 130 36/26 1,0 - 150,0
RL 350 350 350 102 12 1,0 - 150,0
RL 350 350 350 105 33,5/20,5 1,0 - 150,0
RL 350 350 350 169 12 1,0 - 150,0
RL 350 350 350 250 20 1,0 - 150,0
RLN 350 350 350 110 20 1,0 - 150,0
RLN 365 365 350 102 20 1,0 - 150,0
RL 380 380 380 180 30/22 1,0 - 150,0
RLN 380 380 380 140 20 1,0 - 150,0
RL 400 400 265 102 16/9 2,0 - 100,0
RL 400 400 400 120 12 3,0 - 200,0
RL 400 400 400 160 40 3,0 - 200,0
RLN 400 400 400 122 15 3,0 - 200,0
RLN 450 450 370 130 15 3,0 - 150,0
RL 500 500 500 140 16,5/13 4,0 - 300,0
RL 500 500 500 140 30/25 4,0 - 250,0
RL 520 520 360 273 25 5,0 - 300,0
RL 600 600 350 273 25 3,0 - 300,0
RL 600 600 350 323 20/12,5 3,0 - 300,0
RL 600 600 500 300 30 3,0 - 200,0
RL 600 600 500 300 40 3,0 - 200,0
RL 600 600 600 169 12 5,0 - 600,0
RL 600 600 600 240 25 5,0 - 600,0
RL 800 800 600 340 30 10,0 - 1000,0



/ * 1 Typy oznaczone na czerwono = konstrukcja spirali i rury ze stali nierdzewnej.

/ * 2 Średnice zewnętrzne wytrzymałych, bezosiowych przenośników spiralnych zależą od rodzaju i właściwości fizycznych transportowanego materiału.

/ * 3 Wydajność transportowa poszczególnych przenośników zależy od rodzaju i właściwości fizycznych transportowanego materiału.

Ponad 5 900 sztuk wyprodukowanych przenośników do prawie 600 rodzajów materiałów w ciągu 34 lat istnienia na rynku gwarantuje profesjonalne podejście do Państwa zapotrzebowania.
