Spirale, ślimacznice

Plastikowe ślimaki

Ze względu na stale rosnącą liczbę nowych rodzajów materiałów klejących i ściernych oraz tam, gdzie nie jest możliwe zastosowanie spirali bezosiowej ze względu na konieczność wypełnienia transportowanym materiałem, stosujemy wytrzymałe przenośniki ślimakowe z tworzywa sztucznego RATAJ® (typy RP, RPN) składający się z plastikowych segmentów tworzących skrzynkę śrubową i rurociąg. Segmenty te w bardzo prosty sposób nasuwają się na wał sześciokątny i za pomocą zamków tworzą bardzo solidną konstrukcję przenośnika ślimakowego pozbawioną łożysk.

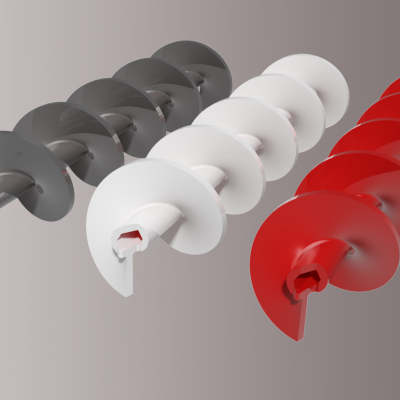

Przenośniki te znajdują również zastosowanie w wymagających zastosowaniach związanych z transportem materiałów ściernych. Ich główną zaletą jest przede wszystkim lekka konstrukcja i cicha praca. Ślimak z tworzywa sztucznego jest kilkukrotnie lżejszy w porównaniu ze spiralą stalową, a w połączeniu z odpowiednim rurociągiem przenośniki te można stosować także do zastosowań wymagających ciągłej pracy przenośnika bez transportowanego materiału. Główne zastosowanie znajduje przede wszystkim w przemyśle spożywczym (materiały lepkie i wilgotne), w przemyśle chemicznym (substancje agresywne) i wreszcie w przemyśle ciężkim, energetyce i budownictwie. Do żywności segmenty są białe i posiadają atest żywności do kontaktu z żywnością, segmenty czerwone przeznaczone są do materiałów ściernych, a segmenty szare przeznaczone są do przenośników przeznaczonych do środowisk zagrożonych wybuchem.

Materiał projekt

WKRĘTARKA: TYP RP - tworzywo sztuczne kompozytowe

  • kolor segmentu czerwony - przeznaczony do materiałów ściernych
  • kolor segmentu biały - przeznaczony do kontaktu z żywnością
  • kolor segmentów jest szary - przeznaczony do środowisk zagrożonych wybuchem - ATEX



PRZEWÓD:

  • stal (wg normy EN - S 235, S 355)
  • stal nierdzewna (wg normy ASTM - AISI 304, AISI 316)
  • tworzywo sztuczne PP



W zależności od rodzaju transportowanego materiału i specyficznych warunków technologicznych stosuje się także wzajemne kombinacje konstrukcji materiałowych.

Typ

Zewnętrzna średnica przekładni ślimakowej Skok gwintu Sześciokątny Wydajność ruchu


(mm)

(mm)

(mm)

(cca m3/hod) */1

RP 51

50,8

25, 50

13

0,001 - 0,5

RP 76

76,2

40, 80

17

0,001 - 1,0

RP 102

101,6

50, 150

22

0,01 - 5,0

RP 150

150

75, 150

32

1,0 - 15

RP 229

228,6

110, 220

32

3,0 – 50

RP 305

304,8

150, 300

32

5,0 – 100



*/ 1 Wydajność transportowa poszczególnych przenośników uzależniona jest od rodzaju i właściwości fizycznych transportowanego materiału.

Ponad 5 900 sztuk wyprodukowanych przenośników do prawie 600 rodzajów materiałów w ciągu 34 lat istnienia na rynku gwarantuje profesjonalne podejście do Państwa zapotrzebowania.

...potęga rozumu
